Die Auswahl der in einem Schaltnetzteil (SMPS) zu verwendenden magnetischen Komponenten ist das wichtigste Element dieses Prozesses. Dabei ist das Verständnis der Topologien von SMPS von entscheidender Bedeutung, da der Designer die Kompromisse zwischen ihnen berücksichtigen muss. Dieser Artikel gibt Ihnen einen Überblick über diese Kompromisse.
Sperrwandler | Vorwärtswandler | Gegentaktwandler | |
|---|---|---|---|
Empfohlene Nennleistung | Niedrige bis mittlere Leistung bis maximal 200 W mit breitem Ausgangsspannungsbereich | Mittlere bis hohe Leistung bis maximal 500 W im niedrigen Ausgangsspannungsbereich | Hohe Leistung >>100 W im Hochspannungsbereich |
Vorteile |
|
|
|
Nachteile |
|
|
|
Kern-/Materialanforderungen |
|
|
|
Es gibt zahlreiche Schaltungen, die den Wechselstrom- oder Gleichstromeingang in den erforderlichen Gleichstromausgang umwandeln, und hier werde ich nur die gebräuchlichsten und beliebtesten ansprechen. Drei grundlegende Grundtopologien können identifiziert werden, und zwar die folgenden: Sperrwandler, Vorwärtswandler und Gegentaktwandler
DIE FOLGENDE TABELLE FASST VOR- UND NACHTEILE DIESER DREI TOPOLOGIEN ZUSAMMEN:

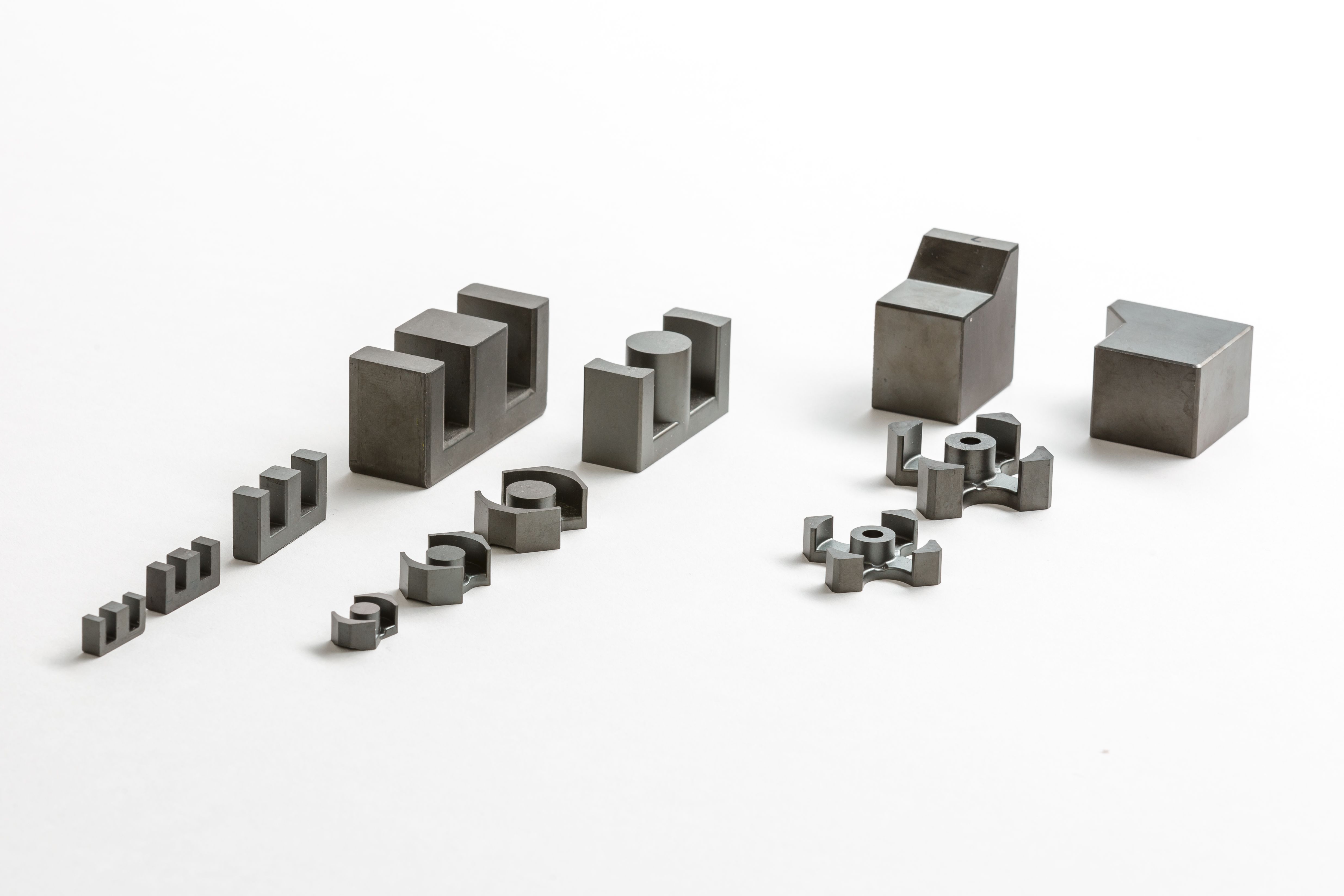

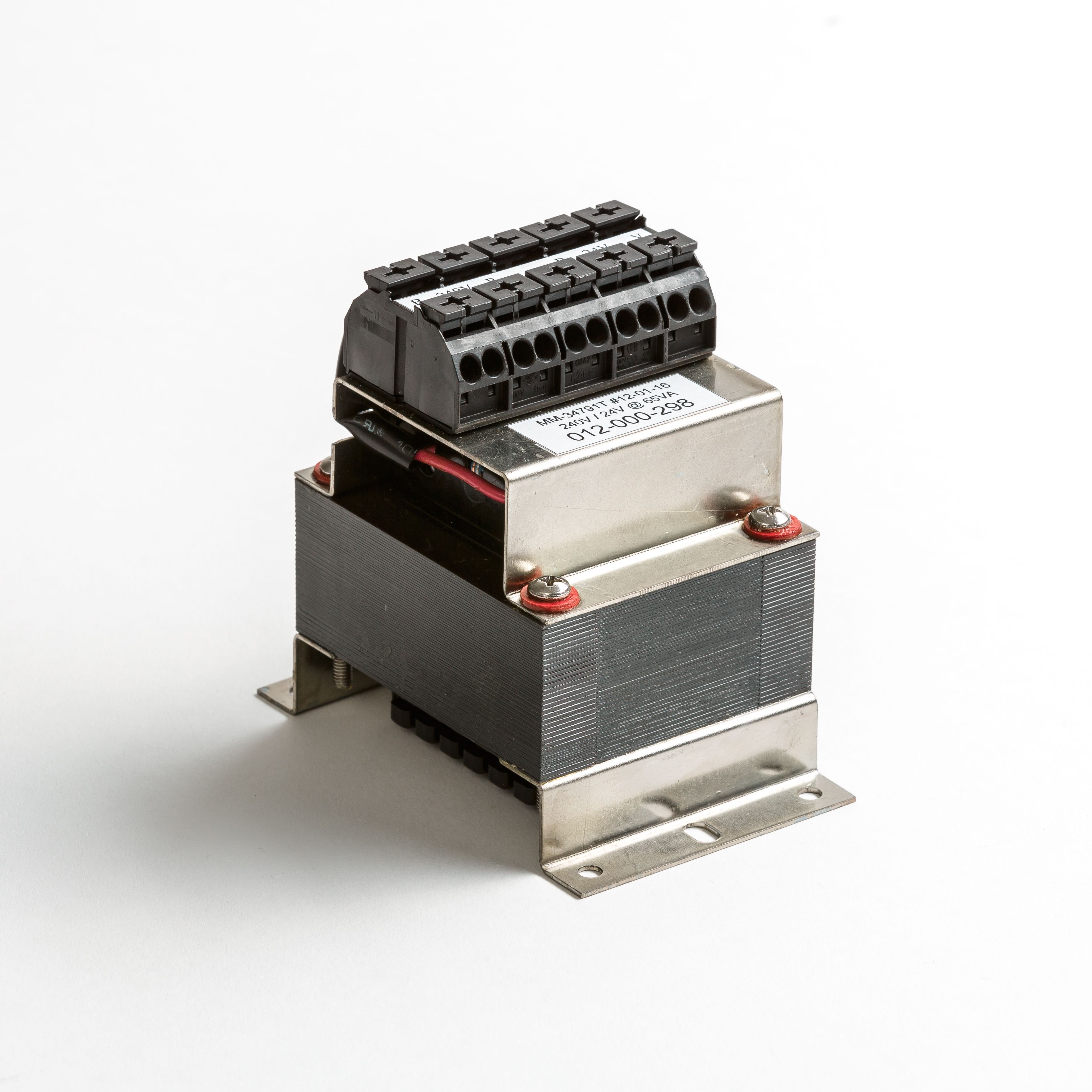

THE CORE SIZE—-E, EF, EFD, ETD, P, RM, U, TOROID
Die folgende Tabelle zeigt, welche Kerntypen für Ihren Transformator für die verschiedenen Wandlertopologien als geeignet angesehen werden könnten
Core type | Flyback | Forward | Push-pull |
|---|---|---|---|
E cores | + | + | 0 |
ETD cores | 0 | + | + |
EC cores | – | 0 | + |
U cores | + | 0 | 0 |
RM cores | 0 | + | 0 |
EP cores | – | + | 0 |
P cores | – | + | 0 |
Ring cores (toroid) | – | + | + |
+ Favorable, 0 Average, – Unfavorable.
